1、产品概述
本装量主要由滤波电容器、滤波电抗器、无感电网组成LC 滤波电路根据谐波电流的成分、大小及无功需求而设计各滤波支路，采用专业仿真软件计算设计、校验，使装置设计较优化。装置涵盖3⁻35kV电压等级，容量从几+kvar到 几万kvar,具有结构简单，设备投资少，运行可靠性高，运行费用低等优点。
2、型号说明
3、工作原理

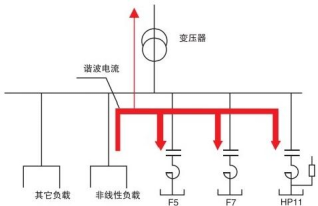

根据谐波电流的成份，大小及无功需求而设计，就近并联在非线性负载所在的电网上。对谐波而言，本装置各滤波支路相当于低阻抗通道，使相应的谐波电流大部分流入支路(如下图所示),以达到吸收谐波电流，减少系统侧谐发 电流注入值、降低公共电压畸变率的目的。同时，该装置可向系统或负载提供容性无功功率，以提高系统功率因数。
B型带通滤波器 D 型双调谐滤波器
4、技术参数
额定电压 | 3～35kV | 工作方式 | 连续工作 |
额定频率 | 50Hz/60Hz | 结构形式 | 柜式、(半)敞开式 |
滤除谐波次数 | 5th 7th 11th 13th及以上(根据谐波成份设置) | 海拔高度 | 不超过1000m |
滤波效率 | 谐波滤除率可达70%以上 | 环境温度 | -10℃~+40℃ |
无功补偿 | 功率因数大于0.90(视用户要求而定) | 环境湿度 | 80%不凝露 |
注：若有特殊使用条件，选型号时请与我公司联系。
5、主要功能
(1)谐波抑制：可滤除大部分谐波电流，降低谐波电压畸变，抑制谐波危害；
(2)无功补偿：提高系统功率因数，减少压降，增加网络原件电裕量；
(3)节能增效：有效降低系统损耗，有一定的节能效果，同时提高供用电设备的使用率。
6、性能特点
(1)专业仿真软件计算、设计、检验，使装置设计较优化；
(2)具备防止谐波放大的功能，可避免与系统发生谐振；
(3)结构简单，设备投资少，运行可靠性高，运行费用低；
(4)完善的电容器保护功能，电容器设有完备的安全放电措施，断电后，5s内将电容器残压降至50V以下，单台电容器短路保护采用高压喷逐式熔断器，电容保组保护可选用中性点不平衡电流保护、开口三角电压保护、电压差保护等；
(5)完善的装置保护措施，过流、速断、过压、低电压，低调波等功能，设置单独保护屏，确保设备安全运行。
7、订货与服务
(1)安装、调试、维护
①本公司负责根据用户的要求进行设计及参数选择，现场指导安装及调试；
②用户在遵守保管及使用规程的前提下，从安装之日起在保质期内，由于产品质量原因发生损坏而不能正常工作，制造厂无偿为用户维修以及更换损坏部件；
③设备需定期巡检，发现异常及时停电处理。
(2)订货须知
① 电压等级，系统图及室内布置图；
② 电网中谐波含量(供方可为用户测量谐波);
③屏(柜)补偿和总容量和分频数(供方可代为用户测量和设计);
④柜体型号、颜色；
⑤需要其它额外附件或备件，请注明种类，规格及数量。
(3)包装、运输、储存
①一般采用木箱包装，柜体底座固定在包装箱底板上。
②长期不用时，应储存在干燥通风的仓库内，不宜长期户外存放。
